Запуск нового устройства в серию всегда упирается в экономику. Часто первичный расчет производства корпусов РЭА (радиоэлектронной аппаратуры) неприятно удивляет заказчика высокой ценой. Однако в 50% случаев стоимость завышена не из-за аппетитов производителя, а из-за избыточности самой конструкции.
В этой статье мы расскажем, как при проектировании корпуса для приборов на заказ сократить расходы вдвое, используя возможности 3D-печати и мелкосерийного производства.

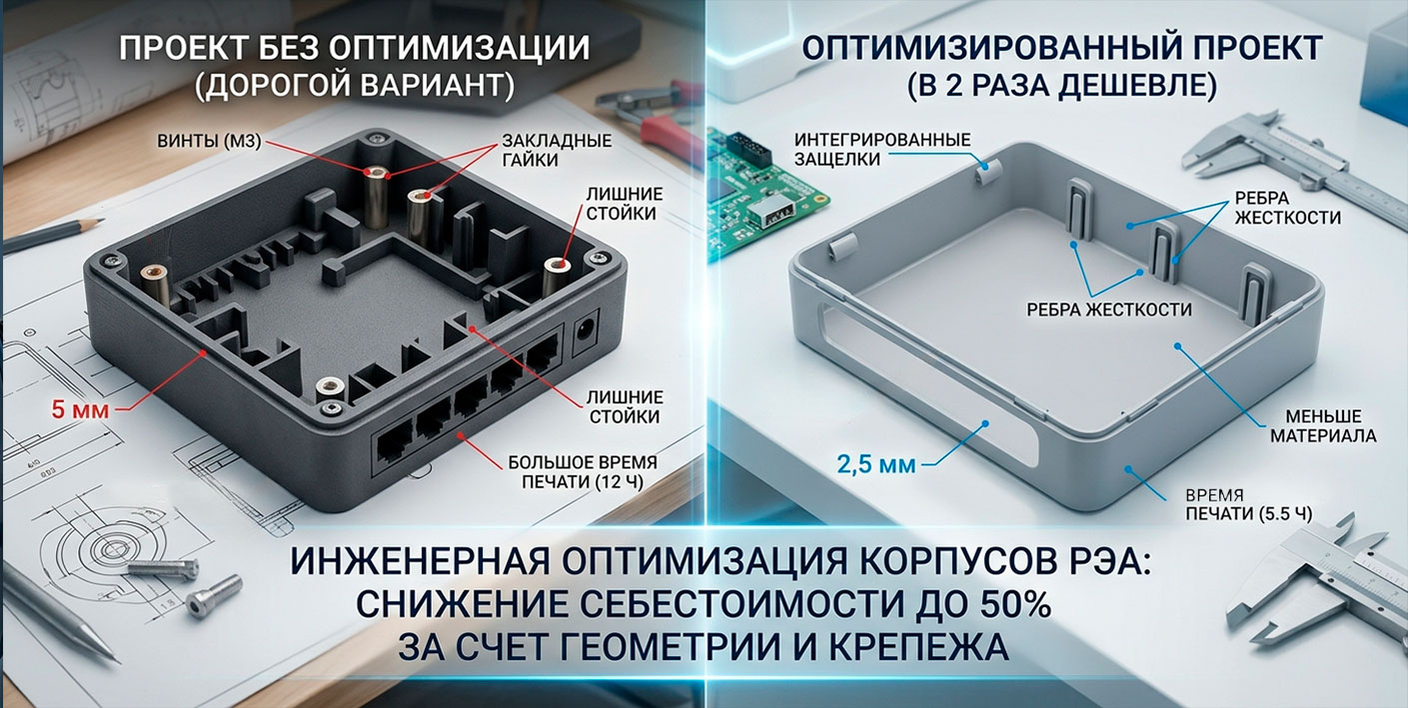

1. Геометрия: правило «золотой середины» толщины стенок
Самая распространенная ошибка — проектировать пластиковый корпус по аналогии с металлическим или делать стенки «с запасом» (5–8 мм). В аддитивном производстве лишний миллиметр толщины — это прямой рост расхода материала и времени работы станка.
-
Оптимальная толщина: Для большинства приборов РЭА достаточно стенок в 2.0–2.5 мм. Этого хватает для жесткости и защиты электроники.
-
Ребра жесткости вместо монолита: Вместо того чтобы увеличивать толщину всей стенки, добавьте тонкие ребра жесткости (1.2–1.5 мм) в местах нагрузки. Это снизит вес изделия на 30–40% при сохранении прочности.
2. Выбор материала: PETG против ABS
Выбор филамента — это не только про свойства, но и про процент брака (а значит, и итоговую цену).
-
ABS: Классика для приборов. Он прочный и отлично шкурится, но имеет высокую термоусадку. При печати больших корпусов ABS может «повести», что увеличивает процент брака.
-
PETG: Наш фаворит для снижения себестоимости. Он почти не дает усадки, химически стоек и печатается быстрее.
-
Экономия: Использование PETG вместо дорогих инженерных наполненных пластиков (там, где они не нужны по ТЗ) позволяет снизить стоимость материала на 15–20%.
3. Интеграция креплений: долой лишнюю фурнитуру
Традиционная сборка требует винтов, стоек и гаек. Каждая такая деталь — это закупка, логистика и ручной труд сборщика.
Как оптимизировать:
-
Печатные защелки (Snap-fits): Проектируйте крышку корпуса так, чтобы она защелкивалась на основной блок. Это полностью убирает необходимость в винтах.
-
Интегрированные стойки: Печатайте стойки под печатную плату (PCB) сразу как часть корпуса.
-
Печатная резьба vs закладные: Для устройств, которые не требуют частого вскрытия, саморезы можно вкручивать прямо в напечатанные отверстия правильного диаметра.
4. Оптимизация под технологию печати (Design for AM)
Чтобы корпуса для приборов на заказ выходили дешевле, важно минимизировать использование поддержек — это вспомогательный пластик, который после печати идет в мусор.
-
Углы 45 градусов: Проектируйте скосы так, чтобы принтер мог печатать их «в воздухе» без поддержек.
-
Разборная конструкция: Иногда выгоднее напечатать корпус из двух плоских деталей и соединить их, чем печатать одну сложную деталь с огромным количеством поддержек внутри.
5. Расчет стоимости: наглядный пример
Заключение
Снижение себестоимости в 2 раза — это не магия, а грамотный инженерный расчет. Оптимизируя геометрию и отказываясь от лишнего крепежа, вы получаете продукт, который легче, технологичнее и дешевле в производстве.
Планируете производство корпусов РЭА в Новосибирске? Присылайте ваши чертежи или эскизы в 3D-Prototype. Наши инженеры проведут бесплатный аудит вашей модели и подскажут, как оптимизировать её под мелкосерийную печать без потери качества.
